温度报警器

产品特点：

实现控制柜的小型化和省配线

赋予控制柜全新的价值

控制柜作为制造现场的心脏，其革新决定了生产设备的革新。

在控制柜的设计、制造过程中融入人力的革新，就能更好的实现控制柜的简化和先进化。

欧姆龙对于控制柜内用产品以 “Value Design for Panel *1” 为共通理念，这些产品的组合将实现控制柜的进化和制作过程的革新。

*1 Value Design for Panel

对于控制柜内用产品以“Value Design for Panel（以下称为Value Design）”为共通理念。

配套使用Value Design的产品将进一步提升控制柜的价值。

万一发生故障时，能保护用户的重要设备

是否有这样的烦恼呢？

1．设备损坏前，希望会发出报警。

2．电源系统品质较差时，希望有保护措施。

3．希望防止加热器过度升温。

4．希望在电极棒式的水位控制中实现控制柜的小型化。

5．希望有符合海外安全标准的测量和监测继电器。

测量和监测继电器K8DT 是指？可设定阈值的报警器

【输入信号＊】　可输入电压、电流、温度（热电偶、铂金）、水位（电极棒）。

【报警输出】　备有继电器输出、晶体管输出可选。

＊根据输入不同，机型有所不同。

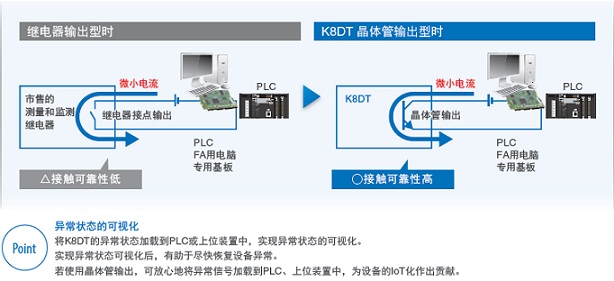

实现长期接触可靠性为异常状态的可视化作出贡献

业界首款＊ 晶体管输出型产品

＊截至2015年11月本公司调查数据

如果追求长期接触可靠性，则选择晶体管输出

测量和监测继电器由于动作频率较少，因此继电器接点的接点面容易发生老化，导致接触可靠性下降。

特别是微电脑板和PLC输入，需要达到微小电流5mA以下的开闭可靠性，因此晶体管输出更加适合。

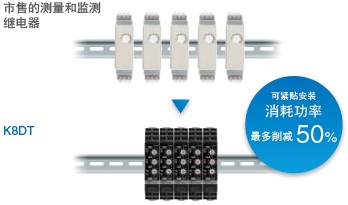

低功耗，可紧贴安装

与市售的测量和监测继电器相比，可大幅削减消耗功率

由于功耗小，可减少内部发热，因此产品可紧贴安装。

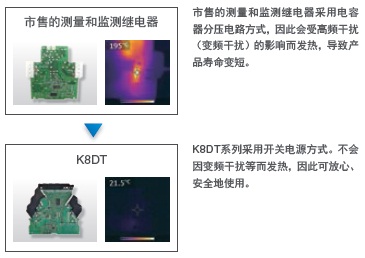

在严重的干扰环境下可以放心使用

不会因高频干扰而发热，实现高可靠性

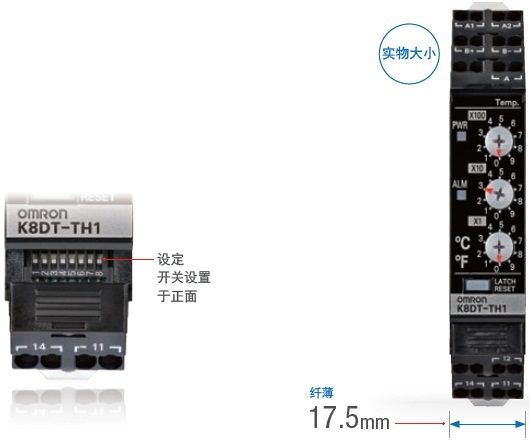

实现控制柜的小型化和省配线，17.5mm 的宽度让布局更加自由

如果追求控制柜的小型化和省配线，则选择本型号。

• 为了实现控制柜的小型化，机身尺寸仅17.5mm

• 配线简单，可从正面直接插入

• 为了方便设定变更，设定开关位于正面

用Push-In Plus端子台简单地配线

无需工具， 插入即可。Push-In Plus端子台的出现将有效减少配线作业的负担和工时。

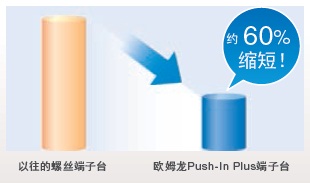

用Push-In Plus端子台大幅削减配线工时

注. Push-In Plus端子台、螺丝端子台均为本公司实测数据。

多股线也可以连接

不仅是带压接棒状端子的电线， 多股线/ 单芯线也可以连接。

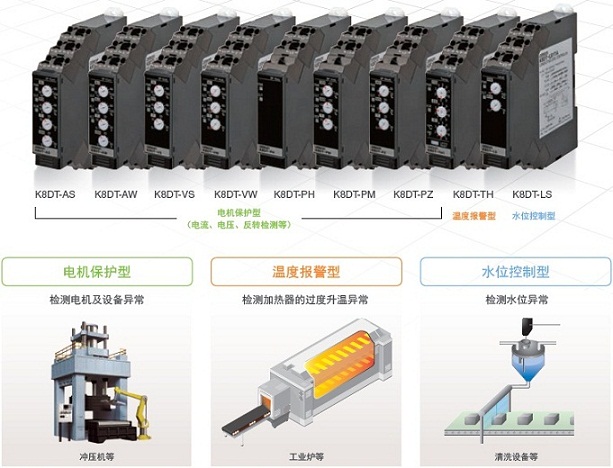

应用示例

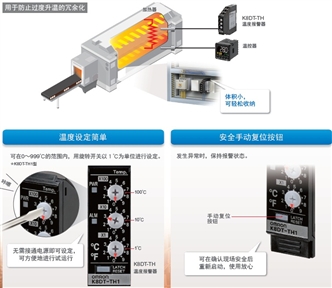

温度报警器

K8DT-TH型

【用 途】最适用于防止加热器过度升温的冗余化（电子部件、半导体、工业炉等）

【特 点】①体积小，可在狭窄的场所安装

② 采用旋转开关设定方式，设定简单

③ 考虑到使用安全，配置手动复位按钮
